تهیه عکس هوایی و تصاویر ماهواره‌ای، ابزاری کلیدی در حوزه نقشه‌برداری هستند که مسئولیت ثبت دقیق واقعیت‌های توپوگرافی و جغرافیایی کشور را بر عهده دارند. آیا می‌دانید چگونه اختلافات ملکی دیرینه یا مسائل مربوط به تغییر کاربری اراضی حل و فصل می‌شوند؟ راز این ماجرا غالباً در آرشیوهای عظیم تصاویر جغرافیایی نهفته است.

این مطلب به شما کمک می‌کند تا با اصول، انواع، تفسیر و نکات کلیدی در خصوص این مستندات ارزشمند آشنا شوید و بدانید چرا در امور حقوقی و ثبتی، این تصاویر نقش اساسی ایفا می‌کنند. همچنین، درمی‌یابید که چگونه این تصاویر مبنایی برای تهیه نقشه utm قرار می‌گیرند. اگر یک تصویر بتواند مالکیت شما را اثبات کند، چقدر برای دستیابی به آن تلاش خواهید کرد؟ این مقاله، نقشه راه شما برای درک ارزش و نحوه تهیه عکس هوایی است.

عکس هوایی چیست؟

عکس‌های هوایی، تصاویری تخصصی هستند که با استفاده از دوربین‌های فتوگرامتری کالیبره شده و از طریق سکوهای هوابرد مانند هواپیماهای مجهز، بالگردها یا ماهواره‌ها در لحظات خاصی از پرواز فعال می‌گردند. هدف اصلی از این تصاویر، ثبت دقیق هندسی عوارض زمینی است؛ به طوری که هر عکس به عنوان یک داده خام، زیرساخت اصلی برای تولید انواع نقشه‌های دقیق، به ویژه نقشه‌های مبتنی بر سیستم مختصات سامانه تصویر یو تی ام (UTM)، عمل می‌کند. این تصاویر، منابعی حیاتی برای استخراج اطلاعات مهم جغرافیایی، توپوگرافی و کاربری زمین به شمار می‌آیند.

از منظر فنی، عکس‌های هوایی در واقع نمایشگرهای مرکزی از سطح زمین هستند. این بدان معناست که عوارض موجود در تصویر، از یک نقطه مرکزی (عدسی دوربین) ثبت شده‌اند و به همین دلیل، در مقایسه با نقشه‌های مسطح، دارای اعوجاج (اختلال دید و جابجایی عوارض) هستند که باید در فرآیندهای مهندسی فتوگرامتری اصلاح شوند. با این وجود، این تصاویر امکان مشاهده و تحلیل جزئیاتی را فراهم می‌کنند که در برداشت‌های زمینی، زمان‌بر یا غیرممکن است. این تصاویر در مقیاس‌های مختلف تهیه عکس های هوایی می‌شوند تا نیازهای تخصصی از مطالعات شهری با جزئیات بالا تا بررسی‌های منطقه‌ای گسترده را برآورده سازند.

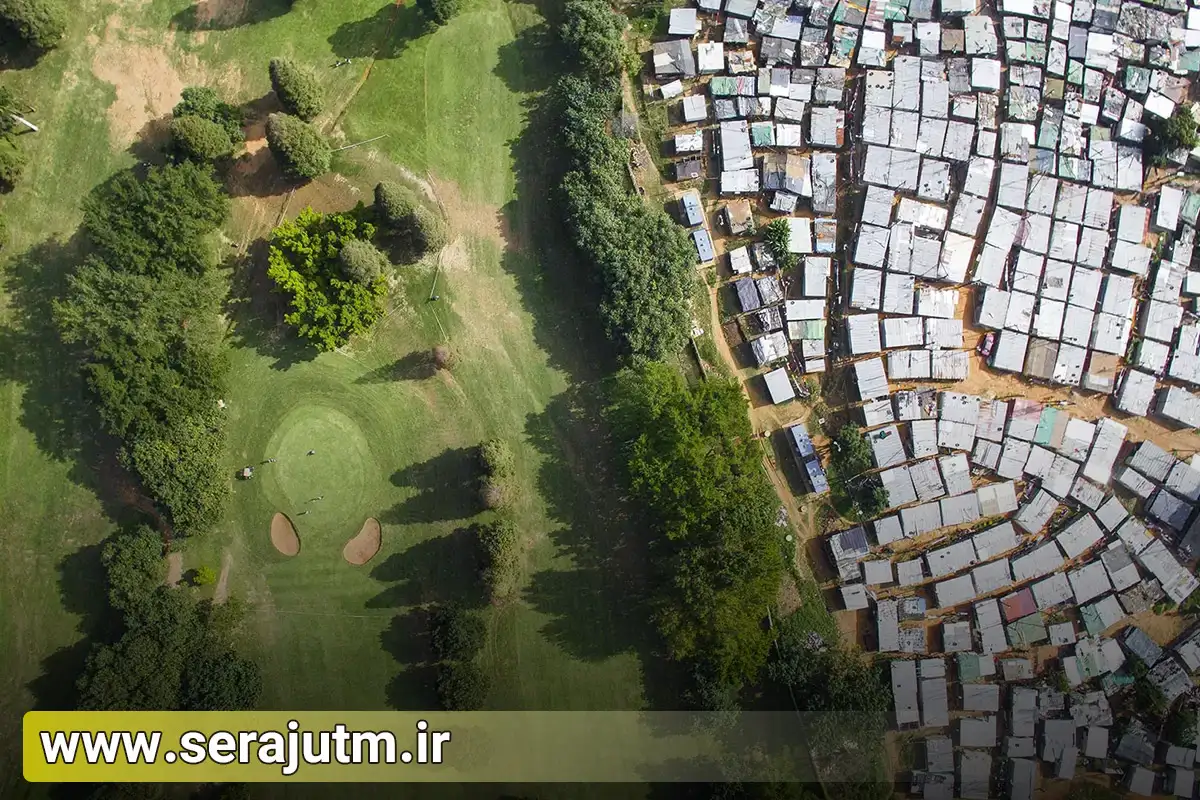

تاریخچه عکس هوایی در ایران

آغاز استفاده از عکاسی هوایی در ایران به میانه دهه ۱۳۳۰ شمسی بازمی‌گردد. اولین پوشش سراسری کشور در بازه زمانی ۱۳۳۴ تا ۱۳۳۶ شمسی (۱۹۵۵ تا ۱۹۵۷ میلادی) با مقیاس ۱:۵۰۰۰۰ توسط متخصصان خارجی انجام گرفت و این تصاویر، بنیان اطلاعات جغرافیایی مدرن کشور را پایه‌ریزی کرد. در همین دوران، اولین تصویر هوایی ثبت شده از تهران در سال ۱۹۵۶ میلادی با مقیاس درشت‌تر ۱:۱۰۰۰۰ به منظور برنامه‌ریزی‌های شهری به ثبت رسید. این مقیاس‌های اولیه، زمینه‌ساز مراحل بعدی توسعه و به‌روزرسانی آرشیوهای عکاسی هوایی کشور شدند.

برنامه‌های عکس‌برداری برای افزایش دقت و پوشش به صورت دوره‌ای ادامه یافت. مرحله دوم عکس‌برداری در سال ۱۳۴۳ شمسی با مقیاس ۱:۲۰۰۰۰ آغاز شد و حدود یک دهه به طول انجامید. اوج این تلاش‌ها در سال ۱۳۷۰ با اجرای مرحله سوم عکس‌برداری رقم خورد که هدف اصلی آن، تهیه نقشه از عکس هوایی در مقیاس‌های ۱:۴۰۰۰۰ و ۱:۷۰۰۰۰ بود تا در نهایت بتوان نقشه‌های پوششی دقیقی با مقیاس ۱:۲۵۰۰۰ تولید کرد. این سیر تحول نشان‌دهنده اهمیت روزافزون تهیه عکس هوایی در مدیریت منابع، توسعه عمرانی و امور ثبتی در ایران است.

انواع عکس هوایی

عکس‌های هوایی بر اساس نحوه ثبت و زاویه عکسبرداری تقسیم‌بندی می‌شوند:

آنالوگی

نسل قدیمی‌تر تصاویر هوایی که با سیستم‌های عکسبرداری قدیمی ثبت می‌شدند و تا ابتدای دهه ۹۰ شمسی رایج بودند. این عکس‌ها معمولاً به صورت چاپی ارائه می‌شدند و قابلیت بزرگنمایی نداشتند، اما می‌توانستند با اسکن کردن به فایل‌های رقومی تبدیل شوند تا امکان تهیه عکس هوایی قدیمی به صورت فایل نیز فراهم گردد.

دیجیتال (رقومی)

نسل جدید تصاویر که با تجهیزات روز دنیا تهیه می‌شوند. این عکس‌ها دقت بالاتری دارند، معمولاً در قالب فرمت تصویری استاندارد در دسترس هستند و قابلیت تجزیه و تحلیل با نرم‌افزارهای مختلف و همچنین بزرگنمایی برای دسترسی به جزئیات را فراهم می‌آورند.

قائم

عکس‌هایی که در آن‌ها محور اپتیک دوربین در لحظه عکاسی، تقریباً عمود بر سطح زمین است. این تصاویر منابع حیاتی در تهیه نقشه‌های مقدماتی و تخصصی به شمار می‌روند، زیرا نوسانات مقیاس در آن‌ها کم است.

مایل

عکس‌هایی که در آن‌ها محور دوربین انحراف زیادی دارد، به گونه‌ای که افق به وضوح در تصویر نمایان است. این تصاویر منطقه‌ای وسیع‌تر را پوشش می‌دهند، اما به دلیل زاویه زیاد، پوشش مؤثر آن‌ها کمتر است و در تهیه نقشه توپوگرافی دقیق، کمتر مورد استفاده قرار می‌گیرند.

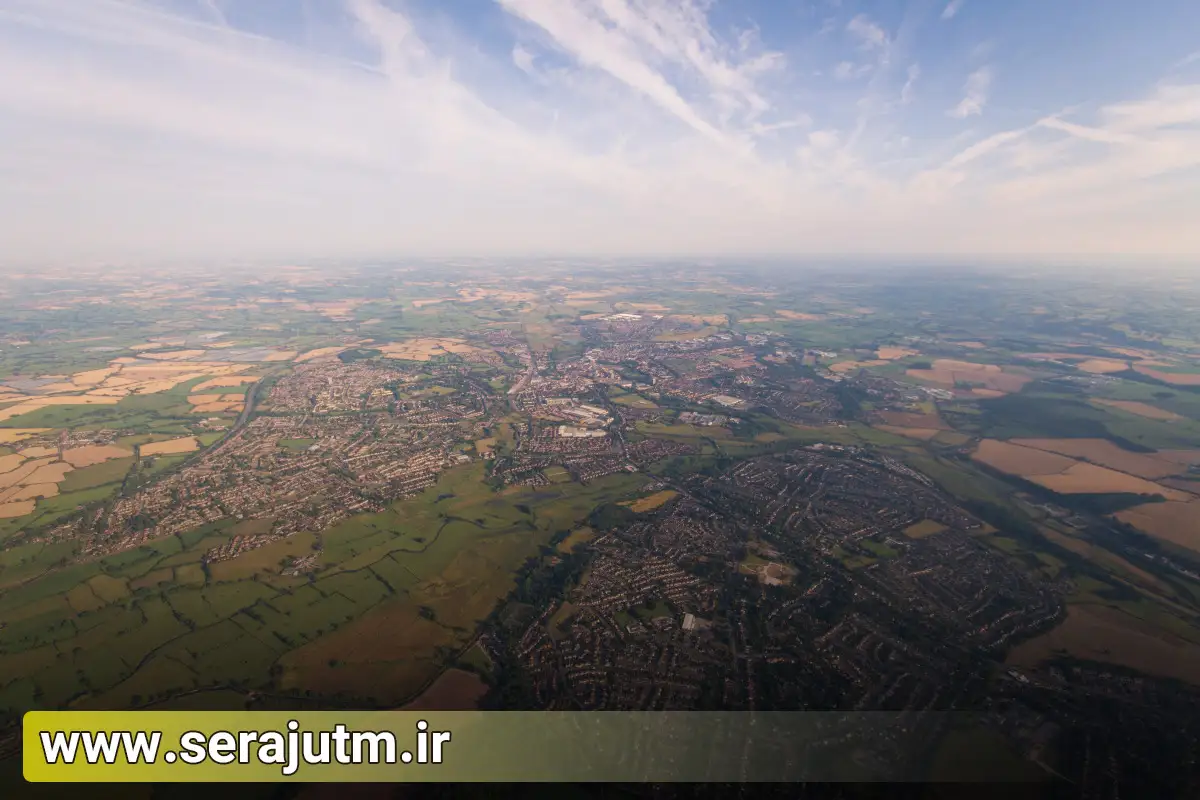

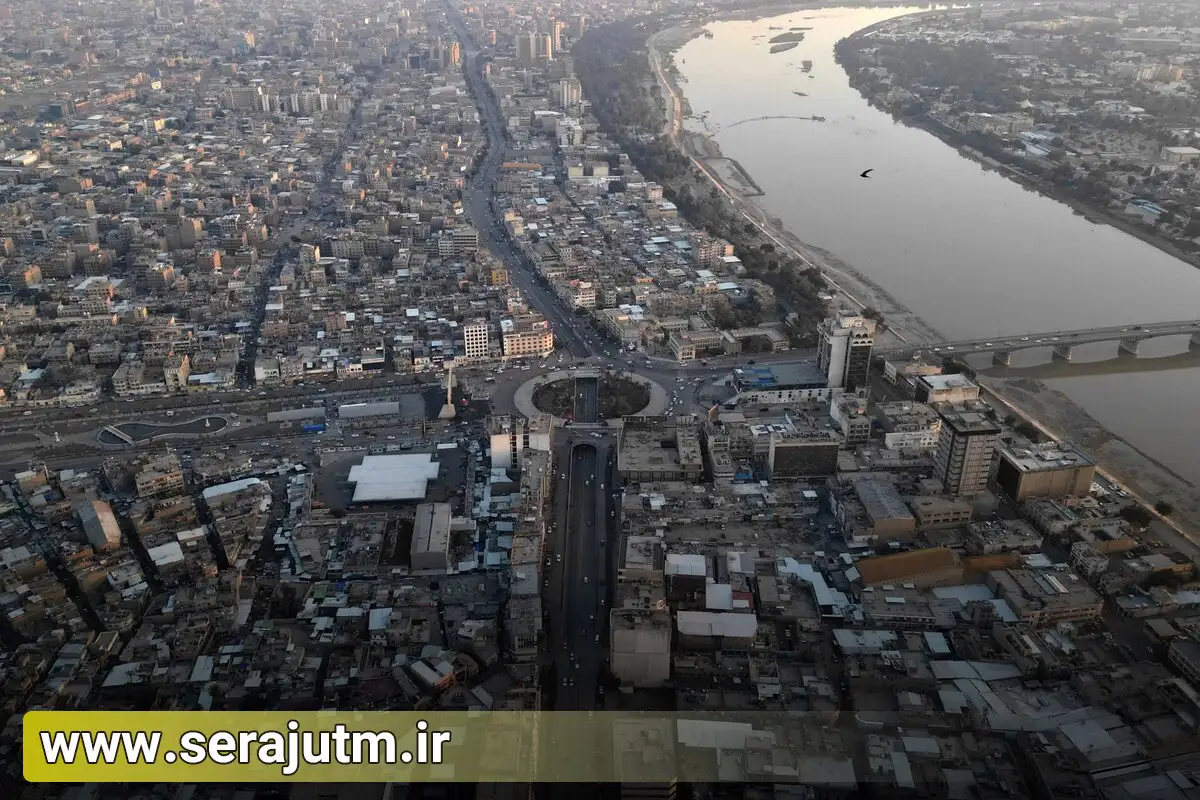

تفسیر عکس هوایی

تهیه و تفسیر عکس هوایی فرآیندی تخصصی و سیستماتیک است که در طی آن کارشناسان فتوگرامتری با استفاده از اصول مشخص و ابزارهای مخصوص مانند استریوسکوپ، اقدام به شناسایی، تحلیل و ارزیابی عوارض طبیعی و انسانی ثبت شده در عکس‌ها می‌نمایند. این عملیات نه تنها به تشخیص عوارض ناشناخته می‌پردازد، بلکه روابط بین آن‌ها را نیز بررسی می‌کند تا اطلاعات دقیق هندسی و توصیفی از منطقه به دست آید. تفسیر دقیق عکس هوایی نقشی حیاتی در امور حقوقی، ثبتی و همچنین در مطالعات محیط زیستی، کشاورزی و شهرسازی ایفا می‌کند.

مختصات و موقعیت در عکس هوایی

یکی از اولین و مهم‌ترین مراحل در تحلیل و تفسیر، تعیین مختصات جغرافیایی دقیق محل مورد نظر است. در زمان تصویربرداری، معمولاً مرکز تصاویر هوایی با استفاده از گیرنده‌های موقعیت‌یاب جهانی ثبت می‌شود تا اطلاعات موقعیت‌یابی دقیق فراهم گردد. با استفاده از این اطلاعات و نقاط کنترلی زمینی، کارشناس می‌تواند عوارض روی عکس را با موقعیت واقعی آن‌ها در سطح زمین تطبیق دهد و به عبارت تخصصی، فرآیند جانمایی یا ژئورفرنس را انجام دهد. این امر به شناسایی دقیق حدود املاک، گسل‌ها یا سایر عوارض جغرافیایی و تحلیل موقعیت واقعی آن‌ها کمک شایانی می‌کند.

رنگ و تن اشیا در عکس هوایی

رنگ و تن (یا میزان روشنایی و تیرگی سطح) اشیاء در تصاویر هوایی، اطلاعات ارزشمندی درباره ماهیت آن‌ها به دست می‌دهد. این ویژگی به میزان نوری بستگی دارد که از سطح اشیاء بازتاب می‌شود. به عنوان مثال، مناطق با رطوبت بالا نظیر پهنه‌های آبی یا جنگل‌های متراکم، نور کمتری را بازتاب داده و در نتیجه تیره‌تر دیده می‌شوند. در مقابل، سطوح صاف و صیقلی، مناطق خشک مانند شنزارها و یا سازه‌هایی با رنگ روشن، نور بیشتری را بازتاب داده و در عکس هوایی روشن‌تر نمایان می‌شوند. تحلیل این تناژها می‌تواند در تشخیص نوع پوشش گیاهی، کیفیت خاک یا نوع مصالح ساختمانی مؤثر باشد.

اندازه عارضه و اشیاء در عکس هوایی

اندازه‌گیری عوارض و اشیاء نیازمند آگاهی دقیق از مقیاس عکس هوایی است. یک مفسر عکس لازم است علاوه بر محاسبه ابعاد واقعی عارضه بر اساس مقیاس، به اندازه‌های استاندارد و متداول عوارض (مانند ابعاد زمین‌های ورزشی یا ساختمان‌ها) نیز مسلط باشد تا بتواند نوع عارضه را سریع‌تر و دقیق‌تر تشخیص دهد. در مواردی که مقیاس به طور دقیق مشخص نباشد، از روش اندازه‌گیری نسبی استفاده می‌شود؛ یعنی ابعاد یک عارضه ناشناخته نسبت به عارضه دیگری که اندازه آن مشخص است، مورد مقایسه قرار می‌گیرد تا تخمین صحیحی از ابعاد و ماهیت عارضه به دست آید.

سایه اشیا در عکس هوایی

سایه‌ها یکی از شاخص‌های مهم در تفسیر عکس‌های هوایی محسوب می‌شوند که می‌توانند هم به عنوان یک عامل مفید و هم به عنوان عاملی پنهان‌کننده جزئیات عمل کنند. سایه اشیاء می‌تواند در تشخیص عوارض باریک و نامشخص (مانند تیرهای چراغ برق یا مجسمه‌ها) و همچنین شناسایی نوع درختان (سوزنی یا پهن‌برگ) بسیار مؤثر باشد. همچنین، با دانستن زمان دقیق عکسبرداری، سایه امکان تخمین ارتفاع عوارض را فراهم می‌آورد. به طور معمول، عکس‌برداری هوایی در ساعات پایانی صبح یا اوایل بعدازظهر انجام می‌شود تا سایه‌ها بیش از حد بلند نبوده و بخش زیادی از جزئیات سطح زمین را نپوشانند.

شکل عوارض و اشیا روی عکس هوایی

توجه به شکل و فرم کلی عوارض، یکی از عناصر حیاتی در فرآیند تفسیر است. عوارضی که منشأ انسانی دارند (مانند مزارع، جاده‌ها یا ساختمان‌ها)، معمولاً دارای اشکال هندسی منظم، خطوط مستقیم و ساختاری سازمان‌یافته هستند. در مقابل، عوارض طبیعی (مانند جنگل‌های طبیعی، رودخانه‌های باستانی یا کوه‌ها) اغلب اشکالی پیچیده، نامنظم و بدون خطوط مستقیم را نشان می‌دهند. تشخیص این اشکال منظم (مانند دایره‌ها برای مخازن آب یا مستطیل‌ها برای کارخانه‌ها) به مفسر کمک می‌کند تا نوع کاربری یا ماهیت یک شیء را به سرعت و با قطعیت بیشتری شناسایی و دسته‌بندی نماید.

بافت منطقه در عکس هوایی

بافت، نمایانگر کیفیت بصری یا ظاهر سطح عوارض است و به توزیع فضایی و تغییرات تن‌های رنگی (روشنایی و تیرگی) در یک منطقه کوچک اشاره دارد. به عنوان مثال، یک مزرعه با ردیف‌های کشت منظم دارای بافتی نرم و یکنواخت است، در حالی که یک منطقه صخره‌ای یا جنگل کوهستانی دارای بافتی خشن و نامنظم خواهد بود. بررسی بافت به ویژه در مقیاس‌های کوچک اهمیت پیدا می‌کند، زیرا با کاهش مقیاس عکس، جزئیات کمتری دیده می‌شود و بافت کلی منطقه به معیار مهمی برای تمایز عوارض تبدیل می‌شود.

 الگوی در تفسیر عکس هوایی

الگو به نحوه آرایش و ترتیب فضایی منظم یا نامنظم عوارض در یک منطقه بزرگ‌تر اشاره دارد. الگوهایی که توسط انسان ایجاد می‌شوند، عموماً شامل تکرار اشکال هندسی در یک ساختار مشخص هستند؛ به عنوان مثال، درختان در یک باغ میوه یا یک پارک جنگلی دست‌کاشت، در ردیف‌ها و ستون‌های منظم قرار می‌گیرند. در حالی که درختان در جنگل‌های طبیعی الگوی پراکنده و نامنظمی دارند. درک این الگوها به مفسر کمک می‌کند تا کاربری‌های پیچیده (مانند یک شبکه جاده‌ای در نزدیکی یک میدان یا یک ساختار نظامی) را با بررسی شیوه آرایش عوارض فرعی تشخیص دهد.

مزایای عکس هوایی

مزایای تهیه عکس های هوایی در مقایسه با روش‌های سنتی نقشه‌برداری و یا نقشه‌های هوایی:

• نمایش واقعی عوارض زمین در شکل و جزئیات دقیق، بدون نیاز به علائم قراردادی.
• فرآیند تهیه نقشه از عکس‌های هوایی به مراتب سریع‌تر از نقشه‌برداری‌های زمینی است.
• اقتصادی‌تر بودن در مقایسه با برداشت‌های زمینی (هزینه تهیه عکس هوایی کمتر است).
• امکان مشاهده جزئیاتی که معمولاً در نقشه‌ها وجود ندارد.
• به‌روزتر بودن نسبت به نقشه‌های قدیمی موجود.
• بهترین گزینه برای تهیه نقشه در مناطقی که دسترسی به آن‌ها دشوار است (مانند کوه‌ها یا باتلاق‌ها).
• امکان بررسی تغییرات و جابجایی‌های مختلف در طول زمان با استفاده از عکس‌برداری مداوم.
• عکس‌های هوایی برخلاف نقشه‌های هوایی، نیازی به عملیات مهندسی ندارند و صرفاً تصویر ثبت‌شده توسط دوربین ارائه می‌شوند.

کاربردهای عکس هوایی

عکس هوایی چگونه تهیه می شود و در چه زمینه‌هایی کاربرد دارد؟ عکس‌های هوایی در زمینه‌های متنوعی مورد استفاده قرار می‌گیرند:

• تهیه نقشه و نقشه‌برداری
• مطالعات زمین‌شناسی و ژئومورفولوژی (شناسایی ناهمواری‌ها، گسل‌ها و شبکه‌های زهکشی).
• راه‌سازی و ارزیابی پروژه‌های عمرانی.
• کشاورزی و مدیریت منابع طبیعی (مانند اراضی ملی و جهاد کشاورزی).
• برنامه‌ریزی شهری و مدیریت زیرساخت‌های شهری (مانند بررسی ترافیک).
• امور ثبتی و حقوقی (مانند بررسی حدود املاک، تعیین قدمت بنا، حل اختلافات ملکی و تجاوزات همسایگان).
• شناسایی کاربری‌های موجود و کیفیت بناها.
• شناسایی مکان‌های باستانی و تاریخی.

دقت عکس هوایی

دقت عکس هوایی به میزان انحراف یا خطای موجود در اندازه‌گیری‌ها و جانمایی عوارض در تصویر اشاره دارد و تابعی مستقیم از مقیاس عکس و کیفیت تجهیزات عکسبرداری است. به طور کلی، هر چقدر مقیاس عکس هوایی بزرگتر باشد (عدد مخرج مقیاس کوچکتر باشد، مانند ۱:۵,۰۰۰)، عوارض نزدیک‌تر به نظر می‌رسند و جزئیات بیشتری قابل مشاهده هستند، در نتیجه دقت اندازه‌گیری و جانمایی افزایش می‌یابد.

علاوه بر مقیاس، عواملی چون نوع و کالیبراسیون دوربین، شرایط جوی در زمان نحوه تهیه عکسهای هوایی و حتی کیفیت فرآیند ظهور و اسکن در دقت نهایی تأثیرگذار هستند. در امور حقوقی و ثبتی که نیاز به تعیین دقیق حدود و مساحت املاک وجود دارد، استفاده از عکس‌هایی با بالاترین دقت ممکن ضروری است تا مستندات رسمی دارای اعتبار لازم باشند.

تفاوت عکس هوایی با نقشه هوایی

تفاوت اساسی بین عکس هوایی و نقشه هوایی در نحوه تهیه، دقت هندسی و کاربرد نهایی آن‌ها نهفته است. عکس هوایی صرفاً یک تصویر خام ثبت‌شده از زاویه دید مرکزی است که دارای اعوجاج و خطای مقیاس بوده و نیازمند تفسیر تخصصی است. در مقابل، نقشه هوایی محصولی فرآوری‌شده است که با استفاده از دانش فتوگرامتری، تمامی اعوجاج‌های عکس هوایی اصلی را اصلاح کرده، دارای سیستم مختصاتی دقیق و عوارض ترسیم‌شده بر اساس علائم قراردادی است و بدون نیاز به تفسیر، قابل استفاده مستقیم در امور مهندسی است.

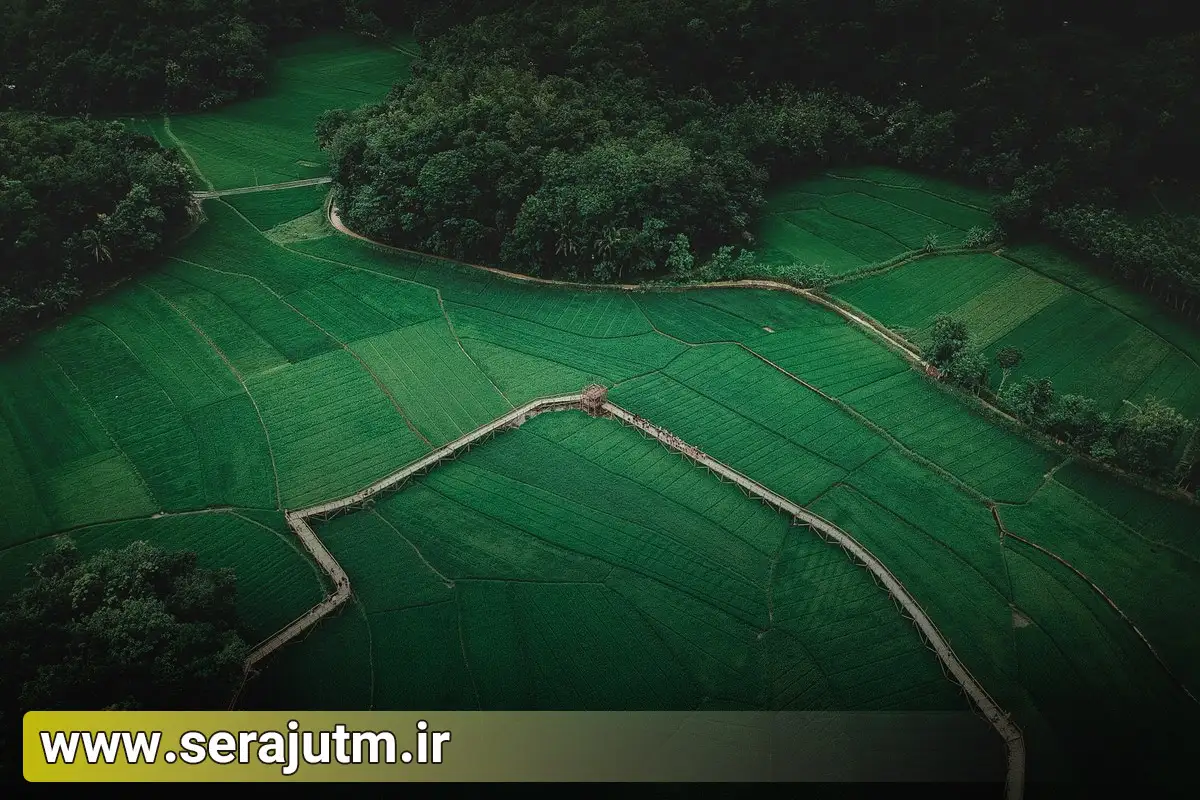

استفاده از عکس هوایی به عنوان سند و مدرک معتبر

عکس‌های هوایی، به ویژه عکس‌های هوایی قدیمی که توسط سازمان‌های رسمی مانند سازمان نقشه‌برداری کشور یا سازمان جغرافیایی نیروهای مسلح تهیه و آرشیو شده‌اند، به عنوان اسناد رسمی و معتبر در مراجع قضایی و ادارات دولتی شناخته می‌شوند.

هدف اصلی از خرید عکس هوایی، تهیه عکس هوایی از سازمان نقشه برداری و تبدیل آن به یک مستند حقوقی است که می‌تواند در اثبات سابقه کشت، تعیین قدمت بنا، حل و فصل اختلافات ملکی و تجاوزات همسایگی، یا تشخیص اراضی ملی مورد استفاده قرار گیرد. برای اینکه این تصاویر در محاکم قضایی قدرت اثباتی داشته باشند، باید توسط کارشناسان رسمی دادگستری متخصص در امور نقشه‌برداری یا فتوگرامتری، تفسیر، جانمایی و تأیید نهایی شده و با مهر و امضای رسمی کارشناس ارائه گردند.

هزینه تهیه عکس هوایی

هزینه تهیه عکس هوایی معمولاً کمتر از نقشه‌های هوایی است، زیرا عکس صرفاً شامل داده خام تصویری است و فرآیندهای مهندسی پیچیده فتوگرامتری بر روی آن انجام نمی‌شود. این هزینه بسته به عواملی چون سال عکسبرداری، مقیاس عکس، تعداد قطعات مورد نیاز (مثلاً دو قطعه برای پوشش یک منطقه)، و نوع فرمت درخواستی (فایل دیجیتال، چاپ یا لوح فشرده برچسب‌دار رسمی) متغیر خواهد بود.
