⚖️ نقشه یو تی ام کارشناس رسمی دادگستری
تهیه نقشه UTM یکی از حساس‌ترین مراحل در امور ملکی است که دقت فنی و اعتبار حقوقی آن هر دو از اهمیت بالایی برخوردارند. دغدغه اصلی مالکان، اطمینان از صحت و قابل استناد بودن نقشه‌ای است که ارائه می‌دهند. به همین دلیل، تمامی نقشه‌های تهیه شده در مجموعه سراج UTM با تأیید کارشناس رسمی دادگستری ارائه می‌شوند. این فرآیند تضمین می‌کند که مستندات شما از بالاترین سطح دقت برخوردار بوده و از نظر قانونی فاقد هرگونه ایراد احتمالی باشند.
نقش کارشناس رسمی دادگستری نقشه utm چیست؟
ایشان به عنوان یک مرجع مورد تأیید قوه قضائیه، مسئولیت تأیید صحت و دقت فنی نقشه‌های UTM را بر عهده دارد. وظیفه ایشان شامل برداشت دقیق میدانی با استفاده از تجهیزات پیشرفته، و اطمینان از تطابق کامل نقشه ترسیم‌شده با استانداردهای سازمان‌های دولتی مانند اداره ثبت اسناد، شهرداری و منابع طبیعی است. مهر و امضای کارشناس، به نقشه سندیت حقوقی می‌بخشد و آن را به یک مستند رسمی تبدیل می‌کند.
🗺️ نقشه یو تی ام چیست و چه کاربردی دارد؟
اگر بپرسید نقشه یو تی ام چیست؟ باید گفت یک نقشه تخصصی و دقیق است که موقعیت یک ملک (اعم از زمین یا ساختمان) را به صورت کاملاً منحصر به فرد در سیستم مختصات جهانی UTM نمایش می‌دهد. این نقشه حاصل کار دقیق مهندس نقشه بردار utm است و به عنوان یک سند معتبر، شناسنامه هندسی و حقوقی ملک شما محسوب می‌شود. یک نقشه استاندارد UTM باید شامل موارد زیر باشد:
در یک کلام، گرفتن نقشه utm یک کروکی دقیق و مهندسی‌شده به شما می‌دهد که موقعیت مکانی ملک شما را در سراسر کره زمین تثبیت می‌کند و آن را از هر ملک دیگری متمایز می‌سازد.
🌐 سیستم مختصات UTM چیست؟
حال که دانستید نقشه یو تی ام چیست به سراغ سیستم مختصات آن می‌رویم. سیستم مختصات UTM که مخفف عبارت Universal Transverse Mercator است، یک سیستم تصویر جهانی برای تعیین موقعیت دقیق نقاط روی زمین به شمار می‌رود. این سیستم کره زمین را به ۶۰ زون (قاچ) تقسیم می‌کند که هر زون عرضی برابر با ۶ درجه طول جغرافیایی دارد. کشور ایران در زون‌های ۳۸، ۳۹، ۴۰ و ۴۱ این سیستم قرار دارد. در این حالت با دقتی در سطح سانتی‌متر، گوشه‌های ملک شما روی زمین میخکوب می‌شود.
در حالی که سیستم‌های مختصات فضایی (مانند GPS) موقعیت‌ها را بر روی سطح کروی زمین و به صورت درجه، دقیقه و ثانیه نمایش می‌دهند، سیستم مختصات UTM این مختصات را به یک سطح دوبعدی و مسطح تبدیل کرده و موقعیت‌ها را به صورت اعداد (X و Y) و بر حسب متر نمایش می‌دهد تا محاسبات طول، عرض و مساحت به سادگی انجام شود.
💎 ویژگی‌های اصلی نقشه UTM چیست؟
🎯 دقت بالا در حد سانتی‌متر

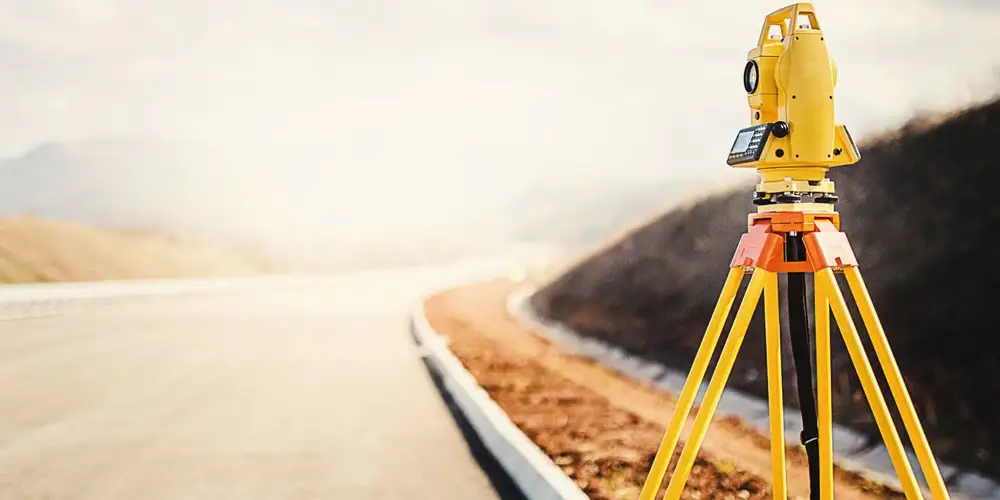

این نقشه‌ها با استفاده از تجهیزات پیشرفته‌ای مانند گیرنده‌های مولتی فرکانس GPS متصل به سامانه‌های ملی مانند سامانه شمیم و دوربین‌های توتال استیشن تهیه می‌شوند که مختصات را تا سانتی‌متر تضمین می‌کند.
⚖️ ترازوی هندسی و حقوقی املاک
این نقشه با تعیین دقیق حدود و مرزها، از بروز مشکلات و اختلافات ملکی در آینده پیشگیری می‌کند و اطمینان حاصل می‌کنید که پلاک ثبتی شما با پلاک‌های مجاور تداخل ندارد.
📌 تعیین حدود اربعه
مشخص کردن موقعیت دقیق گوشه‌ها (رئوس)، ابعاد اضلاع، مساحت دقیق و مشخصات املاک همسایه و عرض گذرها که برای امور ساختمانی بسیار حائز اهمیت است.
📋 مبنای صدور سند تک برگ و جواز
صدور سند تک برگ مدرن توسط اداره ثبت اسناد، کاملاً بر پایه مختصات UTM صورت می‌گیرد. همچنین شهرداری‌ها آن را برای اخذ جواز ساخت الزامی می‌دانند.
📐 مقیاس‌ها و فرمت‌های متداول در تهیه نقشه یو تی ام
برای امور قانونی و اداری، سازمان‌های مختلف مقیاس‌های مشخصی را از نقشه بردار utm الزامی می‌دانند:
- مقیاس ۱:۵۰۰: متداول‌ترین مقیاسی که شهرداری‌ها برای دریافت جواز ساخت درخواست می‌کنند که حاوی اطلاعات دقیق ملک و کدهای ارتفاعی جهت گودبرداری است.
- مقیاس‌های ۱:۱۰۰۰ و ۱:۲۰۰۰: عمدتاً توسط اداره ثبت اسناد و املاک برای صدور سند تک برگ کاداستری استفاده می‌شود و جزئی کلیدی از سیستم کاداستر ملی است.
🔄 فرمت نقشه دو خطی چیست؟
فرمت نقشه دو خطی یک قالب خاص است که اغلب توسط شهرداری و اداره ثبت اسناد درخواست می‌شود؛ به‌ویژه زمانی که بین ابعاد وضع موجود ملک و اطلاعات مندرج در سند مالکیت قدیمی مغایرت وجود دارد. در این نقشه، حدود وضع موجود (برداشت میدانی) و ابعاد سندی با دو رنگ متفاوت روی هم ترسیم می‌شوند تا تجاوز به حریم یا کسری/اضافه مساحت به وضوح مشخص شود.
🏢 کاربرد نقشه یو تی ام در ادارات و سازمان‌های دولتی
۱. کاربرد در امور ثبتی، اسناد و کاداستر
مهم‌ترین کاربرد نقشه UTM، درخواست نقشه utm جهت صدور سند است. اداره ثبت اسناد کشور برای جلوگیری از کلاهبرداری، زمین‌خواری و اختلافات ملکی، تمامی اطلاعات املاک را در یک سامانه کاداستر ملی ثبت می‌کند که بر پایه مختصات جهانی UTM کار می‌کند. کاربردهای این بخش عبارتند از:
- تبدیل سند دفترچه‌ای قدیمی به سند تک برگ جدید و مدرن.
- تثبیت و تطبیق موقعیت پلاک ثبتی و جلوگیری از تداخل مرزها.
- تفکیک، افراز (تقسیم ملک) و تجمیع اراضی.
- تعیین تکلیف املاک فاقد سند رسمی (ماده ۱۴۷ قانون ثبت).
۲. کاربرد در امور شهرداری و ساختمانی
در چرخه حیات یک ملک، از دریافت مجوز ساخت تا پایان کار، نقشه برداری زمین utm ابزاری ضروری برای تعامل با شهرداری است:
- اخذ جواز ساخت: بررسی دقیق مشخصات زمین با مقیاس ۱:۵۰۰ شامل ابعاد، مساحت و کدهای ارتفاعی.
- بررسی اصلاح آتی و عقب‌نشینی: جانمایی دقیق ملک بر روی نقشه‌های طرح توسعه شهری (طرح تفصیلی) جهت تعیین میزان عقب‌نشینی.
- نقشه وضع موجود (ازبیلت): ثبت واقعیت هندسی موجود ملک برای فرآیندهای بازسازی و پایان کار.
۳. کاربرد در امور حقوقی و ملکی (تامین دلیل دادگاه)
نقشه UTM در دعاوی حقوقی و معاملات ملکی، به عنوان یک سند غیرقابل انکار شناخته می‌شود. این نقشه ابزاری کلیدی برای تامین دلیل است و به قضات کمک می‌کند تا با سرعت بیشتری به اختلافات ملکی رسیدگی کنند:
- جلوگیری از تصرف غیرقانونی: میخکوب کردن حدود ملک بر روی کره زمین به طوری که هیچ‌کس نتواند ادعای بی‌اطلاعی کند.
- اثبات تجاوز به حریم ملک: مشخص کردن مختصات دقیق محل تجاوز در پرونده‌های تصرف عدوانی.
- احیای حدود ملک: پیاده‌سازی مجدد مرزهای از دست رفته زمین (در صورت تخریب دیوار یا فنس) با همان دقت اولیه.
🌿 کاربرد نقشه UTM در اراضی ملی, کشاورزی و زیرساخت‌ها
۴. کاربرد در منابع طبیعی و اراضی ملی
سازمان جنگل‌ها و مراتع کشور برای تعیین دقیق حدود اراضی ملی و مستثنیات (اراضی شخصی) از این نقشه استفاده می‌کند. کشاورزان و مالکان برای اثبات اینکه زمین آن‌ها طبق ماده ۵۶ جزو مستثنیات است و اراضی ملی نیست، باید نقشه UTM دقیقی ارائه دهند تا در سامانه کاداستر ثبت و با زمین‌خواری مقابله شود.
۵. کاربرد در جهاد کشاورزی
نقشه UTM زمین کشاورزی به منظور صدور سند مالکیت اراضی زراعی، یکپارچه‌سازی اراضی، دریافت تسهیلات بانکی و پروانه چاه استفاده می‌شود. همچنین این نقشه قدرتمندترین ابزار بازرسان برای جلوگیری از تغییر کاربری غیرمجاز اراضی کشاورزی به مسکونی یا صنعتی است.
۶. کاربرد در اداره آب، برق و گاز
مهم‌ترین کاربرد نقشه UTM در این حوزه، مشخص کردن دقیق حریم خطوط انتقال نیرو (دکل‌های فشار قوی)، خطوط لوله آب و گاز است تا از ساخت‌وساز غیرمجاز در این حریم‌های قانونی پیشگیری شده و امنیت زیرساخت‌ها تضمین شود.
📝 مراجع رسمی، مدارک لازم و دلیل اهمیت سامانه شمیم
مرجع رسمی تهیه نقشه یو تی ام (UTM) کیست؟
به یاد داشته باشید استفاده از ابزارهای ساده مثل GPS گوشی فاقد اعتبار است. مراجع قانونی عبارتند از:
- کارشناسان رسمی دادگستری: مرجع اصلی در امور ثبتی و صدور سند که مهر و امضای ایشان به نقشه سندیت حقوقی می‌دهد.
- مهندسین نقشه‌بردار عضو سازمان نظام مهندسی: مجاز برای نقشه‌های ساختمانی و شهرداری ممهور به مهر سازمان.
🎯 دلیل تهیه نقشه یو تی ام شمیم چیست؟
سامانه شمیم (شبکه مدیریت یکپارچه مالکیت املاک) وابسته به سازمان ثبت اسناد است. دلیل اصلی تهیه نقشه یو تی ام شمیم، افزایش چشمگیر دقت در حد سانتی‌متر، انطباق ۱۰۰٪ با سامانه ملی کاداستر، سرعت بالا در صدور سند تک برگ و کاهش زمان و هزینه‌های بازدید مجدد است.
📋 مدارک لازم جهت تهیه نقشه utm:
- مدارک هویتی: کارت ملی و شناسنامه مالک (یا مدارک ثبتی شرکت و وکالت‌نامه رسمی).
- مدارک مالکیت: اصل و کپی سند (تک‌برگ/دفترچه‌ای)، بنچاق یا قولنامه معتبر ملک.
- اطلاعات ملکی: آدرس دقیق، پلاک ثبتی و کروکی قدیمی در صورت وجود.
⚙️ اصول فنی تعیین مختصات در سیستم UTM
سیستم مختصات UTM بر پایه تبدیل سطح منحنی زمین به یک سطح مسطح دو بعدی بنا شده است. این سیستم کره زمین را به ۶۰ زون (قاچ) ۶ درجه‌ای تقسیم می‌کند که ایران در زون‌های ۳۸ تا ۴۱ قرار دارد. در هر زون از دو محور استفاده می‌شود:
- محور X (Easting): جهت شرقی-غربی که مبدأ آن ۵۰۰,۰۰۰ متر فرض می‌شود تا عدد منفی ایجاد نشود.
- محور Y (Northing): جهت شمالی-جنوبی که مبدأ آن در استوا صفر متر است.
با این روش، هر نقطه روی زمین دارای یک کد عددی منحصر به فرد (شامل شماره زون، مقدار Easting و Northing) می‌شود که با تجهیزات مولتی فرکانس متصل به شمیم، موقعیت ملک شما را برای همیشه ثابت می‌کند.
