میخ کوبی زمین در نقشه برداری چیست و چطور از اختلافات ملکی چندین ساله جلوگیری میکند؟ آیا تا به حال فکر کردهاید که اگر مرزهای زمین شما در اثر زمان یا ساختوسازهای مجاور از بین برود، چگونه میتوانید از حقوق مالکیت خود دفاع کنید؟ داستان از اینجا شروع میشود که حتی یک سانتیمتر جابجایی در حدود ملک، میتواند شما را گرفتار پروندههای قضایی طولانی مدت کند. مطالعه این مقاله به شما کمک میکند تا با اهمیت، کاربردها و مراحل تخصصی این عملیات کلیدی آشنا شوید و بدانید چرا تهیه نقشه یو تی ام و پیادهسازی صحیح آن، تضمینکننده امنیت ملک شماست. این راهنما راهحلهای فنی و حقوقی لازم برای تثبیت مرزهای ملک شما را به طور کامل تشریح میکند.
میخ کوبی چیست؟

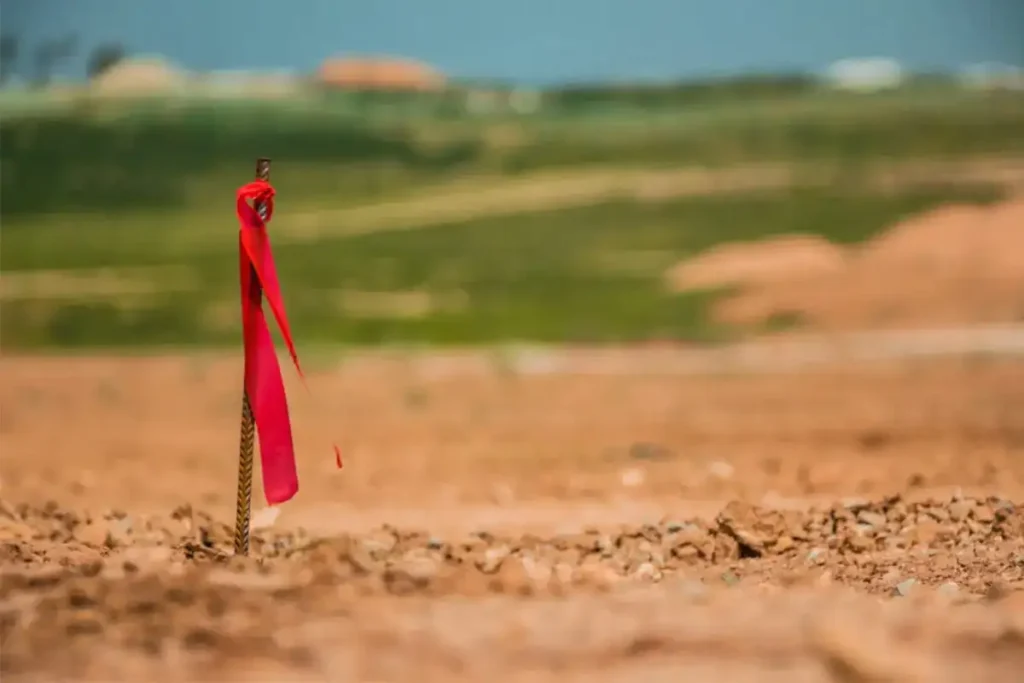

میخ کوبی زمین که در اصطلاح فنی به آن پیکتاژ نیز گفته میشود، یک فرآیند مهندسی حیاتی در نقشهبرداری است. در این عملیات، کارشناس نقشهبرداری اقدام به انتقال دقیق خطوط و نقاط یک طرح (مانند مرزهای یک پلاک ثبتی) از روی نقشه به سطح زمین میکند. به عبارت سادهتر، میخ کوبی به معنای پیاده کردن مختصات دقیق (معمولاً مختصات یو تی ام UTM) گوشههای ملک بر روی زمین طبیعی و تثبیت آنها با استفاده از نشانههای فیزیکی (مانند میلگرد یا میخ چوبی) است.
استاندارد فنی ISO 7078، پیکتاژ را بهعنوان فرآیندی برای علامتگذاری، تراز و قرار دادن المانهای لازم برای ساخت سازه بر اساس نقاط مرجعی که نقشه تعریف کرده، میشناسد. این عملیات باید توسط کارشناسان رسمی و متخصصان نقشهبرداری انجام گیرد و هدف اصلی آن، جلوگیری از تعرض به حریم زمین و تثبیت چهار گوشه ملک مطابق با اسناد و مختصات جهانی است. متقاضی موظف است برای تثبیت دائمی، میلگردهای نیم متری و سیمان را برای استفاده کارشناس آماده کند.
اهمیت میخ کوبی زمین در نقشه برداری
اهمیت میخ کوبی زمین در نقشه برداری به قدری بالاست که بهعنوان نقطه شروع هرگونه اقدام اجرایی و قانونی مرتبط با ملک شناخته میشود. چگونگی اجرای صحیح این فرآیند توسط نقشهبردار، کیفیت مراحل بعدی یک پروژه را تعیین میکند و یک مزیت کلیدی است؛ زیرا مسیر اجرای طرح ساختمانی را در کوتاهمدت مشخص کرده و بدینوسیله از هدررفت زمان و بودجه جلوگیری خواهد کرد. در اینجا اهمیت میخکوبی زمین در نقشهبرداری به صورت لیست ارائه میشود:
- تثبیت حدود ملک: برای مشخص شدن مرزهای دقیق ملک و تثبیت گوشهها و شکستگیهای آن بر روی زمین.
- جلوگیری از اختلافات ملکی: با تعیین و تثبیت مرز اصلی بین پلاکهای ثبتی، از بروز مشکلات و اختلافات حقوقی و قضایی بین مالکان مجاور جلوگیری میکند.
- دقت در اجرای پروژهها: برای مهندسین عمران اهمیت بسیار زیادی دارد تا بتوانند پروژه خود را در مرز صحیح زمین به اجرا درآورند.
- محافظت از مالک: کارشناسان رسمی تاکید دارند که این کار باید یک بار برای همیشه و به درستی انجام شود، زیرا کوچکترین خطا در جانمایی ملک توسط نقشه برداران آماتور میتواند سالها گرفتاری حقوقی به همراه داشته باشد.
- تعیین موقعیت صحیح: در مراحل اجرایی سازههای بتنی و فولادی، میخکوبی اولین قدم است تا پلانهای اجرایی نقشه بهطور دقیق به روی زمین انتقال داده شوند.
کاربردهای میخ کوبی زمین
میخ کوبی زمین کاربردهای متعددی دارد. در بسیاری از موارد از جمله از بین رفتن مرزها و تفکیک ملک و اراضی با گذشت زمان، این فرآیند تخصصی به کار گرفته میشود تا حقوق مالکیت به صورت فیزیکی و قانونی تثبیت گردد.
اخذ سند تک برگ
در زمان درخواست دریافت سند تک برگ، اداره ثبت مالکین را ملزم به تهیه نقشه utm وضع موجود ملک میکند. باید حدود پلاک ثبتی و شکستگیهای گوشههای آن به طور دقیق معلوم گردد. پس از تهیه نقشه یو تی ام که شامل ابعاد، مساحت دقیق و موقعیت ملک است، میخ کوبی زمین برای تثبیت فیزیکی این مختصات و تطابق آن با وضعیت موجود منطقه الزامی است تا در نهایت سند تک برگ صادر شود.
پروژههای عمرانی و ساخت و ساز
میخ کوبی زمین یکی از رایجترین موارد استفاده برای تعیین مرز یک زمین ملکی است که برای انجام پروژههای عمرانی و نقشهبرداری اهمیت بسیار زیادی دارد. هنگام ساخت و ساز، جهت تعیین مکان صحیح ملک، گوشههای آن توسط میخکوبی نقشه برداری معلوم میگردد. میخکوبی یک مرحله میانجی بین طراحی و اجرای سازه است که اجرای دقیق پلان بر روی زمین را ممکن میسازد.
تفکیک اراضی
تفکیک زمین بین شرکا یکی از موارد حیاتی استفاده از میخ کوبی زمین است. در این حالت، ابتدا باید نقشه یو تی ام زمین به دست آورده شود، سپس اقدامات لازم برای میخکوبی مرزهای زمینهای تفکیک شده انجام گیرد تا بتوان آنها را از یکدیگر جدا کرده و حدود مالکیت جدید را به صورت رسمی تثبیت کرد.
تعیین حدود املاک با مرز نامشخص
این کاربرد شامل چندین وضعیت حقوقی و فنی میشود:
- به هم خوردن مرزها: با گذشت زمان ممکن است مرزهای بین زمینها جابجا شده یا حدود برخی از زمینها، به ویژه زمینهای کشاورزی که مرز مشخصی ندارند، از بین برود. در این شرایط، با مطالعه سند ملکی و یا نقشه یو تی ام سند تک برگ و مدارک ثبتی، حدود ملک پیدا و میخکوبی میشود.
- زمینهای مجهولالمکان: گاهی اوقات سند زمینهای ملکی موجود است اما جای دقیق آنها مشخص نمیباشد (سندهای بدون زمین). در این مواقع، با استفاده از مدارک متقاضی و مدارک ثبتی، جانمایی روی نقشههای ثبتی و تهیه نقشه هوایی صورت میگیرد و سپس اقدام به میخکوبی در محل میشود.
- رسیدگی به اختلافات ملکی: در مواردی که دو پلاک ثبتی بر سر مرز زمینهای خود به مشکل میخورند، پس از جانمایی، نقشه بردار مرز اصلی بین آنها را با عملیات میخ کوبی زمین تثبیت میکند.
میخ کوبی در راهسازی
میخ کوبی در راهسازی به این منظور انجام میشود که شکل هندسی راه به درستی اجرا شود. این کار کمک میکند تا لایههای خاکریزی با قطر استاندارد اجرا شوند و ناهمواریها به سطح زمین نرسد. میخکوبی در راهسازی بسیار مهم است؛ زیرا شیب عرضی و ضخامت لایه باید با دقت بسیار بالا اجرا شود. این عملیات باید حتماً با دوربینهای نقشهبرداری انجام گردد.
مراحل اجرای میخ کوبی زمین
پیاده کردن یا میخ کوبی زمین (چهار میخزنی) بر روی زمین بدون مختصات یو تی ام دقیق امکانپذیر نیست. اجرای این عملیات دقیقاً توسط دستگاههای پیشرفته نقشهبرداری و در مراحل مشخصی انجام میشود:
تامین مختصات یو تی ام
اگر مالک موقعیت/مختصات دقیق گوشههای ملک را نداند، نقشه بردار کارشناس رسمی امور ثبتی ابتدا باید مختصات دقیق ملک را در سیستم مختصات جهانی یو تی ام (UTM) استخراج کند. مختصات یو تی ام چهار گوشه هر قطعه زمین بر اساس نقشه تفکیکی قطعه مادر به دست میآید. این نقشه تفکیکی باید ژئورفرنس شود تا مشخص شود چهار گوشه هر قطعه تفکیکی کجا واقع میشود و این نقطه شروع پیادهسازی است.
تهیه نقشه یو تی ام نهایی
پس از استخراج، مختصات باید با وضع موجود منطقه مطابقت داده شود تا موجب تجاوز به ملکهای مجاور نشود و منطبق با بافت کنونی محدوده ملک باشد. نقشه یو تی ام نهایی تهیه شده، شامل جدول مختصات است که تعداد سطرهای آن به تعداد گوشههای ملک بوده و هر سطر شامل دو عدد هفت و شش رقمی با دو رقم بعد از ممیز (نشانه دقت سانتیمتری) است که برای پیادهسازی استفاده میشود.
پیاده سازی نقاط
جدول مختصات یو تی ام باید از قبل وارد دستگاههای نقشهبرداری شامل دوربین نقشهبرداری (توتال استیشن) یا دستگاه جی پی اس (مولتی فرکانس) شود. سپس دستگاه به محل ملک آورده میشود تا روی زمین پیاده شود. برای بهدست آوردن دید کلی نسبت به یک منطقه، گاهی اوقات قبل از پیاده کردن چهارگوشه زمین، میتوان مختصات به دست آمده را در نرمافزارهایی مانند گوگل ارث وارد کرد. عملیات چهار میخزنی باید با دقت بسیار زیادی انجام شود تا نقاط میخها در مرز قانونی زمین قرار گیرند.
برداشت عوارض مجاور
پس از تعیین مختصات دقیق گوشههای ملک مورد نظر بر روی نقشه و پیاده کردن آن توسط دستگاههای دقیق نقشهبرداری در محل ملک، جهت تکمیل نقشه مورد نیاز، باید عوارض جدیدی که در محدوده ملک به وجود آمده است، نقشهبرداری شود. این فرآیند با تهیه نقشهای با مقیاس ۱:۵۰۰ یا تهیه نقشه توپوگرافی با تمام جزئیات عوارض مجاور، برای ارائه به ارگانهای مربوطه صورت میگیرد.
هزینه میخ کوبی زمین و عوامل مؤثر بر آن
هزینه کلی عملیات میخ کوبی زمین در نقشه برداری یک نرخ ثابت نبوده و به صورت مستقیم تحت تأثیر شرایط خاص ملک و میزان اطلاعات فنی در دسترس قرار دارد. این عملیات بر اساس تعرفه مصوب کارشناسان رسمی انجام میگیرد، اما وسعت و مساحت ملک و همچنین پیچیدگیهای کارشناسی مورد نیاز، عوامل تعیینکننده نهایی این هزینه هستند. در ادامه، عوامل اصلی مؤثر بر برآورد نهایی هزینه و پیادهسازی آن تشریح شدهاند:
تأمین مختصات یو تی ام
مهمترین عامل در تعیین هزینه، میزان اطلاعات اولیه مالک در خصوص مختصات دقیق یو تی ام گوشههای ملک است. اگر مالک از قبل مختصات دقیق و تأیید شده را در اختیار کارشناس قرار دهد، فرآیند میخکوبی تنها شامل پیادهسازی و تثبیت نقاط خواهد بود. در این حالت، هزینه طبق تعرفه و بر اساس تعداد نقاط محاسبه شده و از نظر زمانی بسیار سریع (حدود چند ساعت کاری) به انجام میرسد.
تعداد نقاط (گوشهها و شکستگیها)
تعرفه کارشناسی برای عملیات میخ کوبی زمین اغلب بر اساس تعداد گوشهها و شکستگیهای موجود در مرز ملک محاسبه میشود. هرچه تعداد این نقاط که نیاز به پیادهسازی و تثبیت فیزیکی دارند بیشتر باشد، به دلیل افزایش زمان و دقت کار با دستگاههای نقشهبرداری، هزینه نهایی افزایش خواهد یافت.
پیچیدگی و موقعیت ملک
شرایط فیزیکی و موقعیت جغرافیایی ملک، تأثیر بسزایی بر هزینه دارد. به عنوان مثال، اگر ملک دارای مساحت بسیار زیادی باشد، یا در منطقهای دورافتاده قرار گرفته باشد که دسترسی به آن دشوار است، هزینهها افزایش مییابد. در این راستا، استعلام هزینه نقشه یو تی ام برای املاک با شرایط خاص، امری ضروری است.
سراج یو تی ام؛ ارائه دهنده خدمات میخ کوبی زمین
مجموعه سراج یو تی ام با بهرهگیری از کارشناسان رسمی دادگستری امور ثبتی و نقشهبرداران پایه یک نظام مهندسی، ارائهدهنده انواع خدمات نقشه برداری است. ما آماده ارائه خدمات تخصصی شامل تهیه انواع نقشههای مورد نیاز برای امور ثبتی، از جمله نقشه تک خطی و نقشه دو خطی هستیم. ما با دقت فنی بالا و تضمین صحت قانونی، خدمات جانمایی و تثبیت حدود ملک شما را انجام میدهیم. برای دریافت اطلاعات کامل، استعلام هزینه و ثبت سفارش تخصصی، با شماره تلفن ۰۹۱۲۶۳۹۷۶۹۴ در تماس باشید.
سخن پایانی
میخ کوبی زمین در نقشه برداری (پیکتاژ) عملیاتی حیاتی و فوق تخصصی است که به منظور تثبیت دقیق حدود اربعه ملک (بر اساس مختصات UTM) بر روی زمین انجام میشود. انجام این کار تضمین میکند که مرزهای مالکیت به درستی مشخص شده و از اختلافات ملکی، بهویژه در هنگام ساختوساز، اخذ سند تک برگ، یا تفکیک اراضی، جلوگیری میشود.
دقت در این فرآیند بسیار مهم است و تنها باید توسط کارشناسان رسمی امور ثبتی و نقشهبرداران متخصص انجام شود تا صحت و اعتبار قانونی آن تأیید گردد. میخ کوبی زمین مانند حک کردن یک امضای دیجیتال دقیق بر روی سند فیزیکی ملک شماست؛ این فرایند مختصات جهانی (دیجیتال) ملک شما را به طور دقیق روی زمین (فیزیکی) منتقل و تثبیت میکند تا مرزهای شما برای همیشه مشخص و غیرقابل انکار باشند
