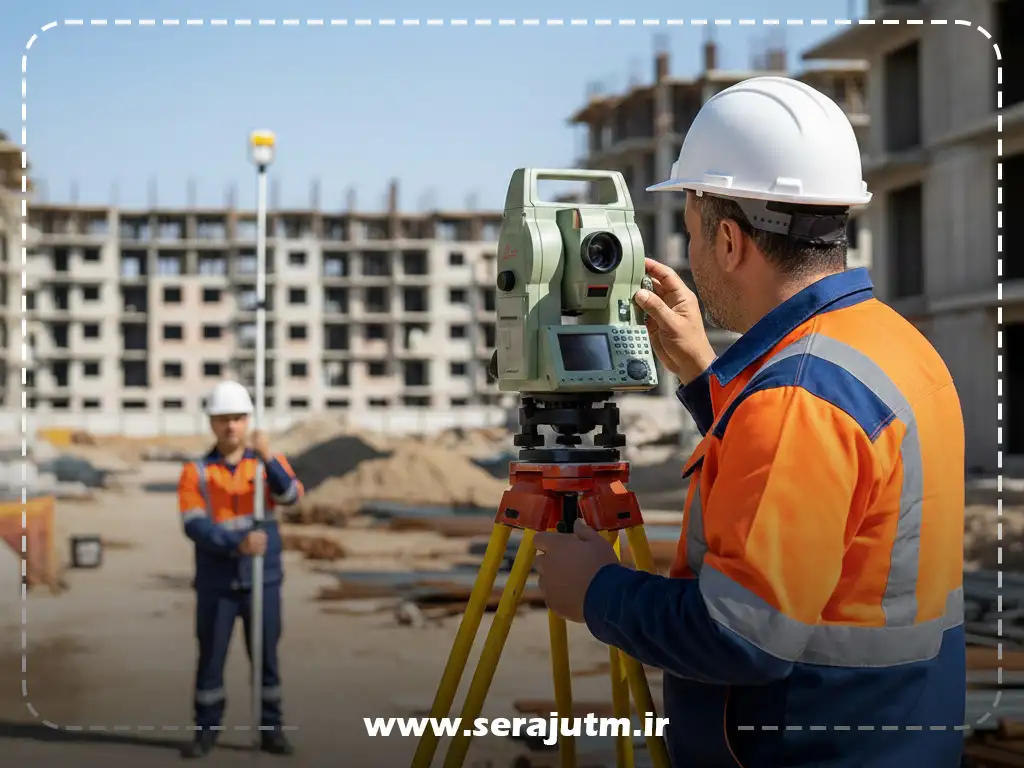

آیا تا به حال به این فکر کرده‌اید که چگونه یک قطعه زمین ناهموار با دقت میلی‌متری به پروژه‌ای عظیم تبدیل می‌شود؟ نقشه برداری با دوربین توتال کلید اصلی این تحول مهندسی است که دقت را با سرعت پیوند می‌زند. این مقاله به شما کمک می‌کند تا با صفر تا صد این تکنولوژی، از تجهیزات تا پیاده‌سازی، به صورت حرفه‌ای آشنا شوید.
دوربین توتال استیشن چیست؟
دوربین توتال استیشن (Total Station) یک ابزار اپتیکی و دیجیتال پیشرفته است که از تلفیق طولیاب الکترونیکی و تئودولیت ساخته شده است. این دستگاه به یک رایانه میدانی قدرتمند مجهز شده که قادر است زوایا و فواصل را با دقت بسیار بالا اندازه‌گیری کند.
بنابراین، این ابزار هوشمند مختصات نقاط را به‌صورت آنی محاسبه کرده و بر روی صفحه نمایش دیجیتال خود به کاربر ارائه می‌دهد. استفاده از این تکنولوژی در خدمات نقشه برداری مدرن، خطاهای انسانی را به حداقل ممکن رسانده و سرعت اجرای پروژه‌ها را دوچندان کرده است.
تجهیزات مورد نیاز برای نقشه برداری با دوربین توتال
انتخاب تجهیزات مناسب اولین قدم برای تضمین کیفیت خروجی کار در پروژه‌های عمرانی است. علاوه بر سه‌پایه و منشور، شناخت دستگاه‌های زیر اهمیت بالایی دارد:
🔸 دوربین لایکا (Leica)
این برند به دلیل سخت‌افزار مقاوم و نرم‌افزار بسیار قوی، مورد اعتمادترین دوربین در پروژه‌های اجرایی کشور است. سری‌های رایج شامل مدل‌های TS06 و مدل‌های جدیدتر مانند TS07 هستند که پایداری بی‌نظیری در شرایط سخت جوی دارند. همچنین، رابط کاربری آسان لایکا باعث شده تا اکثر اپراتورها این برند را برای پروژه‌های حساس انتخاب کنند.
🔸 دوربین سندینگ (Sanding)
به دلیل قیمت مناسب و کارایی بالا، این برند جایگزین محبوبی برای تجهیزات گران‌قیمت در بازار ایران شده است. مدل‌های سری ARC از پرکاربردترین‌های این برند هستند که دقت مناسبی را در پروژه‌های متوسط ارائه می‌دهند. بنابراین، اگر به دنبال تعادل میان هزینه و کیفیت هستید، این دوربین گزینه‌ای هوشمندانه برای شروع کار است.
🔸 جی پی اس مولتی فرکانس
استفاده از گیرنده‌های GNSS در کنار توتال استیشن، به‌ویژه برای اتصال به سیستم نقشه شمیم و تعیین موقعیت جهانی، امروزی ضروری است. این دستگاه‌ها به شما کمک می‌کنند تا مختصات دقیق را در سیستم‌های جهانی دریافت کرده و سپس با دوربین توتال جزئیات را برداشت کنید. همچنین، ترکیب این دو ابزار دقت تهیه نقشه utm را به بالاترین سطح ممکن می‌رساند.
مراحل نقشه برداری با دوربین توتال
اجرای دقیق مراحل زیر برای دستیابی به خروجی استاندارد و بدون نقص فنی در هر پروژه‌ای الزامی است:
۱. سانتراژ و تراز کردن دوربین
ابتدا سه‌پایه را بر روی نقطه مرجع مستقر کنید و سپس دستگاه را بر روی آن ببندید. با استفاده از ترازهای مکانیکی و دیجیتالی، دستگاه را دقیقاً بر روی مرکز نقطه منطبق و کاملاً تراز نمایید. همچنین، دقت در این مرحله باعث می‌شود تا تمامی قرائت‌های بعدی شما در طول پروژه فاقد خطای سیستماتیک باشد.
۲. توجیه کردن دوربین
در این مرحله باید سیستم مختصات پروژه را برای دستگاه تعریف کنید تا دوربین موقعیت خود را بشناسد. این کار از طریق روش‌هایی مانند ترفیع (Resection) یا توجیه به یک نقطه معلوم دیگر با مختصات مشخص انجام می‌گیرد. بنابراین، بدون توجیه صحیح، نقاط برداشت شده فاقد ارزش مهندسی بوده و در نقشه‌های نهایی به درستی جانمایی نخواهند شد.
۳. برداشت نقاط و کدگذاری
قرائت نقاط عوارض زمین را با دقت انجام دهید و برای هر نقطه یک کد منحصر‌به‌فرد تعریف کنید. این کدها در زمان تهیه نقشه توپوگرافی به شما کمک می‌کنند تا نوع عارضه (مانند درخت، دیوار یا جدول) را به درستی تشخیص دهید. همچنین، کدگذاری صحیح در محیط کارگاه باعث صرفه‌جویی در زمان ترسیم نقشه‌های دفتری و کاهش ابهامات مهندسی می‌شود.
۴. پیاده‌سازی نقاط
این فرآیند دقیقاً برعکس برداشت است و در آن مختصات طراحی شده از روی نقشه به زمین منتقل می‌شود. دوربین با هدایت اپراتور، محل دقیق ستون‌ها یا فونداسیون را بر روی زمین مشخص می‌کند تا عملیات ساختمانی آغاز گردد. بنابراین، دقت در این مرحله تضمین‌کننده این است که سازه دقیقاً طبق نقشه‌های مصوب و در مرزهای قانونی بنا شود.
۵. برنامه خط مرجع
این برنامه برای تعریف یک خط مبنا جهت پیاده‌سازی یا کنترل نقاط نسبت به آن خط به کار می‌رود. در پروژه‌هایی که دارای شبکه‌بندی منظم هستند، این ویژگی کاربرد فراوان دارد و کار با زوایای نامتعارف را آسان می‌کند. همچنین، استفاده از خط مرجع در زمان اجرای نماهای پیچیده یا دیوارهای برشی بلند، دقت کار را به شدت افزایش می‌دهد.
۶. محاسبه مساحت و حجم
دوربین‌های توتال دارای برنامه‌های داخلی قدرتمندی برای محاسبه مساحت اراضی و حجم عملیات خاکی هستند. شما می‌توانید بدون نیاز به محاسبات دستی پیچیده، بلافاصله پس از برداشت نقاط، مساحت دقیق قطعه زمین را مشاهده کنید. این قابلیت به‌ویژه در زمان تهیه نقشه کاداستر و تفکیک اراضی بزرگ، سرعت عمل تیم مهندسی را بسیار بالا می‌برد.
۷. تخلیه و آپلود داده‌ها
در انتهای کار، داده‌های ذخیره شده در حافظه دستگاه باید به کامپیوتر منتقل شوند تا خروجی نهایی تهیه گردد. این داده‌ها برای ترسیم نقشه تک خطی یا نقشه دو خطی در نرم‌افزارهای مهندسی مورد استفاده قرار می‌گیرند. همچنین، می‌توانید فایل‌های مختصات جدید را از کامپیوتر به دوربین آپلود کنید تا در روزهای آتی عملیات پیاده‌سازی را انجام دهید.
کاربردهای دوربین توتال چیست؟
تطبیق‌پذیری این دستگاه باعث شده تا در تمامی مراحل یک پروژه عمرانی، از صفر تا صد، حضور داشته باشد:
🔹 نقشه برداری ساختمان و نما
کنترل دقیق ابعاد داخلی و خارجی و پیاده‌سازی طرح‌های پیچیده نما با این ابزار انجام می‌شود. دقت بالای توتال استیشن تضمین می‌کند که تمامی طبقات بر روی یکدیگر به درستی تراز شوند. همچنین، استفاده از آن در نماهای مدرن شیشه‌ای یا ترکیبی، مانع از بروز خطاهای تجمعی در ارتفاع ساختمان می‌گردد.
🔹 کنترل شاقولی و پیچش ستون‌ها
در سازه‌های بلند مرتبه، اطمینان از قائم بودن المان‌های سازه‌ای و عدم چرخش آن‌ها در هنگام نصب حیاتی است. دوربین توتال به مهندس ناظر اجازه می‌دهد تا هر ستون را بلافاصله پس از نصب کنترل و تایید نماید. بنابراین، با این نظارت دقیق، از کج شدن کل سازه در ارتفاعات بالا به طور قطعی جلوگیری می‌شود.
🔹 تهیه نقشه توپوگرافی و یو تی ام
تولید نقشه‌های عوارض زمین و تعیین مرزهای دقیق مالکیت مطابق استانداردهای ثبتی از اصلی‌ترین کاربردهاست. تیم سراج یو تی ام ارائه دهنده انواع خدمات نقشه برداری از جمله یو تی ام است که با دقت بسیار بالا اجرا می‌شود. شما می‌توانید برای دریافت اطلاعات و ثبت سفارش با شماره تلفن 09126397694 در تماس باشید.
🔹 پروژه‌های راهسازی و کانال‌بندی
پیاده‌سازی مسیر، کنترل شیب‌های طولی و عرضی و ترازیابی دقیق جاده‌ها بر عهده این دوربین است. در احداث کانال‌های انتقال آب که نیاز به شیب‌بندی بسیار حساسی دارند، دقت توتال استیشن حرف اول را می‌زند. همچنین، کنترل حجم خاکبرداری و خاکریزی در این پروژه‌ها تنها با برداشت‌های دقیق این دستگاه میسر است.
🔹 نقشه برداری صنعتی
نصب دقیق تجهیزات و ماشین‌آلات کارخانه‌ای که نیاز به دقت میلی‌متری دارند، بدون دوربین توتال غیرممکن است. این دستگاه به مهندسان اجازه می‌دهد تا آکس‌های ماشین‌آلات را با دقت فوق‌العاده بالا بر روی فونداسیون‌های صنعتی تنظیم کنند. همچنین، در صنایع کشتی‌سازی و هواپیماسازی نیز برای کنترل قطعات از این تکنولوژی پیشرفته استفاده می‌شود.
🔹 کنترل تراز صفحه ستون
تراز کردن دقیق مهره‌ها و آکس‌های صفحه ستون قبل از نصب سازه اصلی، از حیاتی‌ترین بخش‌های شروع اسکلت است. هرگونه انحراف در این بخش می‌تواند کل سازه را با مشکل مواجه کند، اما توتال استیشن این ریسک را حذف می‌کند. بنابراین، با کنترل تراز صفحه ستون، نصب قطعات فولادی یا بتنی پیش‌ساخته با سرعت و اطمینان کامل انجام می‌شود.
نرم‌افزارهای مورد نیاز برای نقشه برداری
پس از اتمام عملیات میدانی، داده‌ها باید در نرم‌افزارهای تخصصی پردازش شوند تا به نقشه نهایی تبدیل گردند:
- AutoCAD: نرم‌افزار پایه برای ترسیمات مهندسی و مدیریت لایه‌های نقشه.
- Civil 3D: تخصصی‌ترین ابزار برای مدل‌سازی زمین، توپوگرافی و محاسبه حجم عملیات خاکی.
- Leica Geo Office: نرم‌افزار اختصاصی لایکا جهت تخلیه ایمن داده‌ها و آنالیز خطاهای احتمالی.
- Microsoft Excel: ابزاری کاربردی برای دسته‌بندی مختصات
جمع‌بندی
در نهایت، نقشه برداری با دوربین توتال به عنوان ستون فقرات مهندسی مدرن، دقت و صحت اجرای پروژه‌ها را تضمین می‌کند. این مهارت در بازارهای داخلی و جهانی بسیار پرتقاضا است و یادگیری آن یک مزیت بزرگ محسوب می‌شود. برای دریافت بهترین نتایج، همیشه با متخصصان مجرب در ارتباط باشید و از تجهیزات به‌روز استفاده کنید.
